Zaprojektowane specjalnie z myślą o halach sportowych i obszarach narażonych na akty wandalizmu:Niezwykle wytrzymałe, solidne, odporne na uderzenia piłką, podwieszane sufity panelowe ORIGINAL DOBNER wykonane z bardzo wytrzymałej stali

Tutaj można zobaczyć, jak przebiegają testy dotyczące odporności na uderzenia piłką →→

EURACON dostarcza solidne i odporne na uderzenia podwieszane sufity wykonane z bardzo wytrzymałej stali ocynkowanej metodą Sendzimira i lakierowanej ogniowo

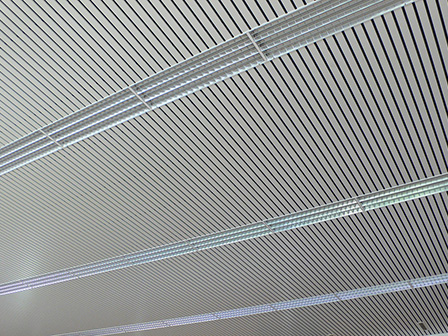

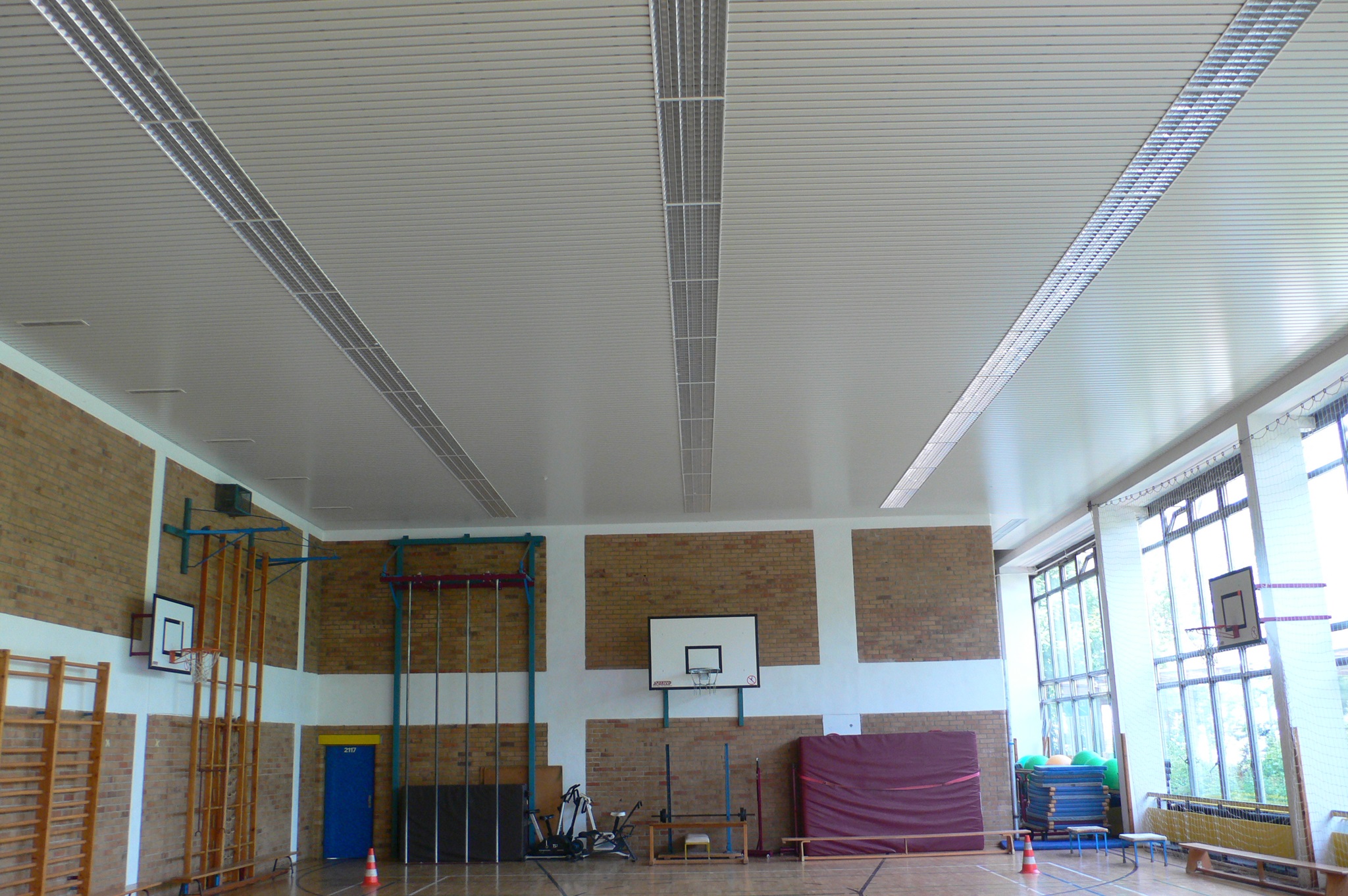

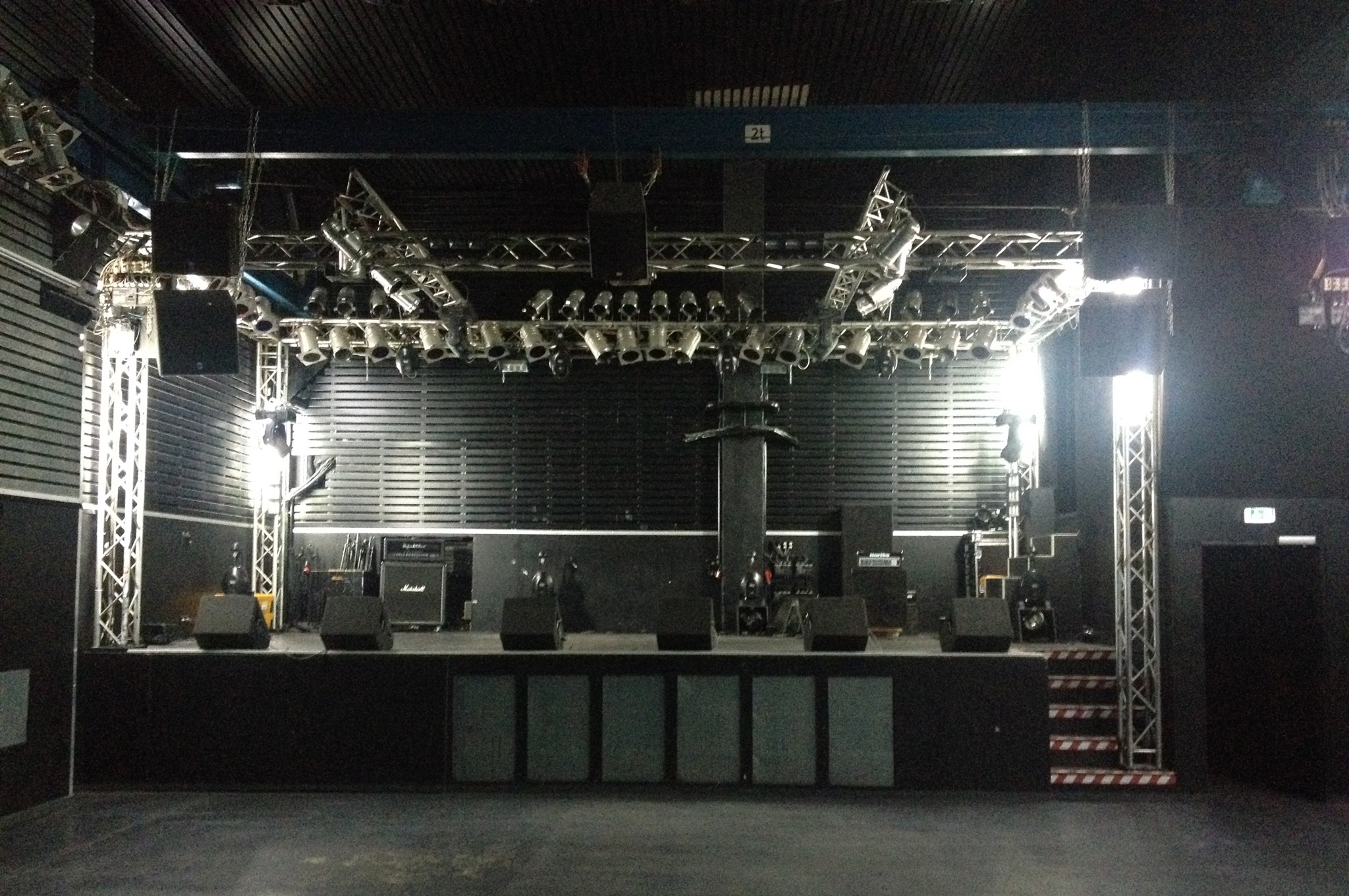

Solidny, odporny na uderzenia piłki sufit panelowy ORIGINAL DOBNER, wykonany z niezwykle wytrzymałej, ocynkowanej i lakierowanej ogniowo stali, doskonale nadaje się do pokrycia ścian lub sufitów wszędzie tam, gdzie obciążenia są wyjątkowo duże: w obiektach sportowych, na dworcach kolejowych, w tunelach dla pieszych itp.
(szczególnie we wszystkich strefach narażonych na akty wandalizmu).

Tutaj można zobaczyć, jak przebiegają testy dotyczące odporności na uderzenia piłką →→

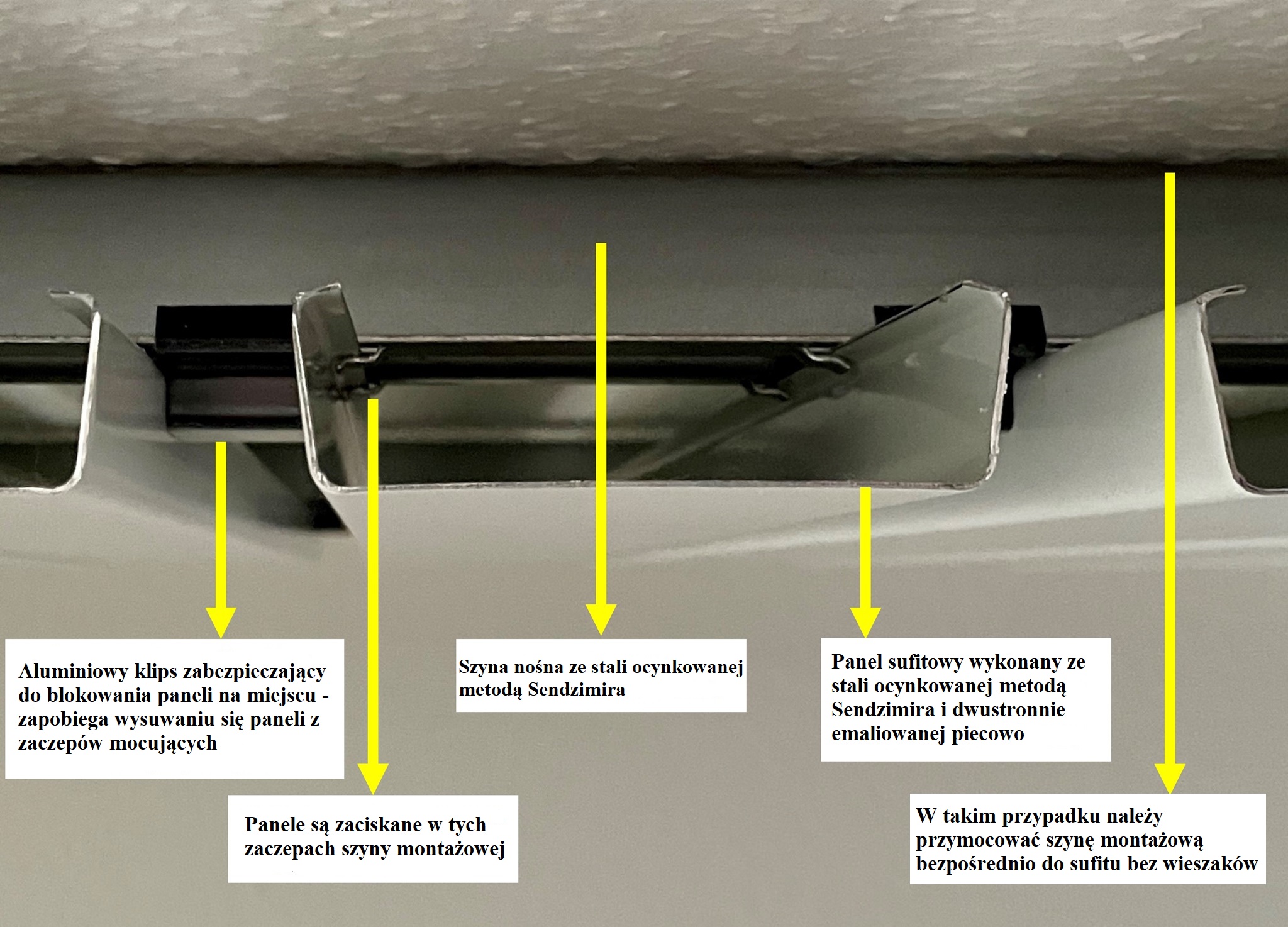

Elementy odpornych na uderzenia sufitów panelowych
ORIGINAL DOBNER, wykonanych z wytrzymałej stali ocynkowanej metodą Sendzimir:

Wszystkie elementy są idealnie dopasowane do siebie, co gwarantuje łatwe planowanie oraz
szybki i bardzo ekonomiczny montaż.

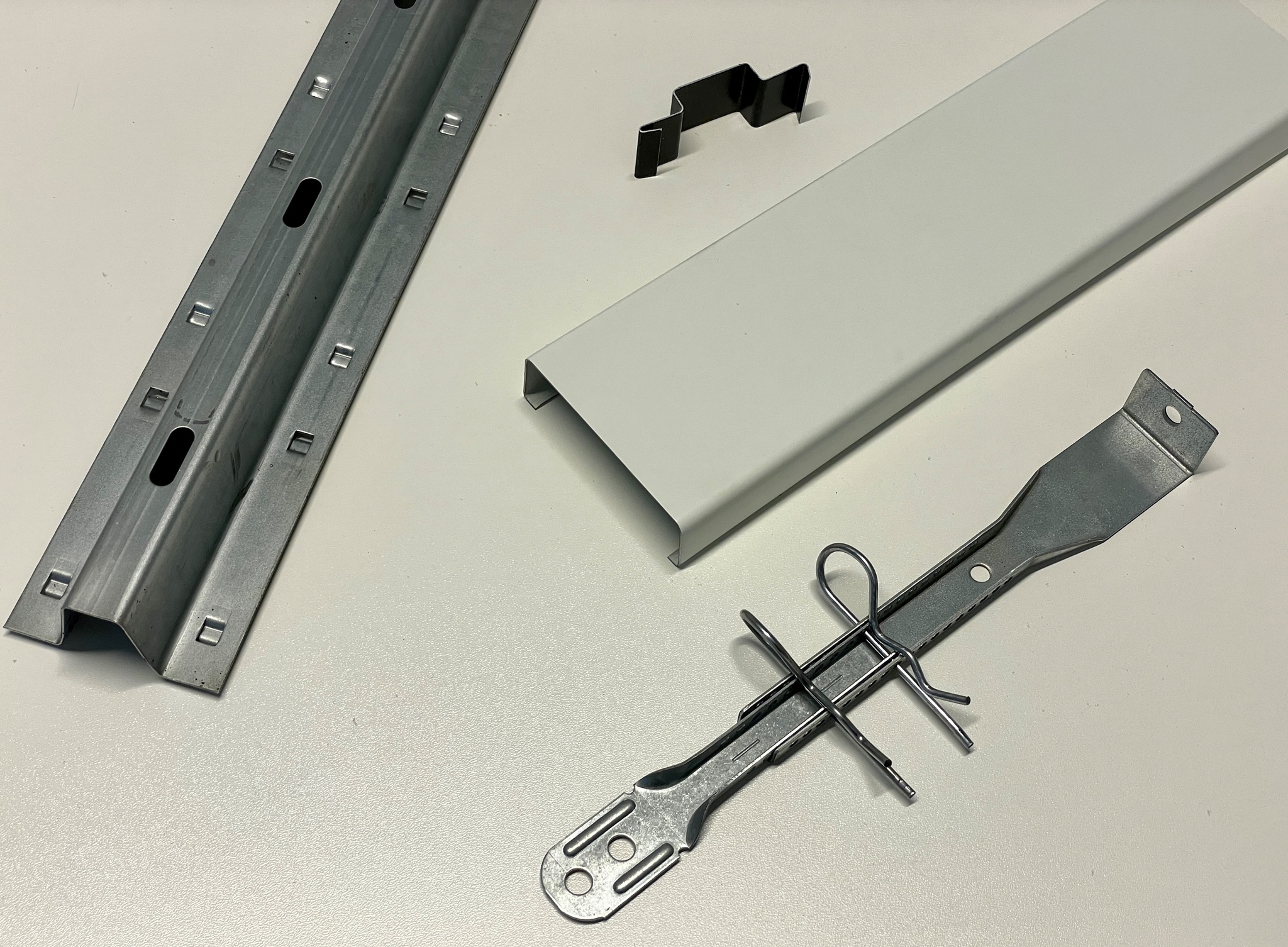

Dane techniczne akcesoriów

Montaż podwieszanego, odpornego na uderzenia piłki stalowego sufitu sportowego ORIGINAL DOBNER:

Instrukcja montażu odpornych na uderzenia piłki podwieszanych stalowych sufitów sportowych ORIGINAL DOBNER

Do montażu i obsługi sufitów metalowych należy zatrudniać wykwalifikowanych specjalistów posiadających odpowiednią wiedzę.

Z cienkościennymi materiałami należy obchodzić się z odpowiednią ostrożnością. W celu uniknięcia obrażeń, zabrudzeń i uszkodzeń należy nosić rękawice ochronne.

Firma instalacyjna musi wyznaczyć odpowiedzialnego kierownika budowy, który będzie przeprowadzał i nadzorował instalację zgodnie z zasadami techniki. Firma instalacyjna ma obowiązek i ponosi pełną odpowiedzialność
za zapewnienie wystarczającego bezpieczeństwa i zgodności systemu, aby zapobiec upadkowi komponentów podczas i po instalacji.

Należy przestrzegać instrukcji producenta. Firma montażowa musi wykluczyć ryzyko uszkodzenia mienia, a w szczególności zagrożenie dla życia i zdrowia osób przebywających w pomieszczeniu podczas montażu i po jego zakończeniu. Należy uwzględnić warunki statyczne określone przez projektanta budynku, takie jak ruchy elewacji, rozszerzalność budynku i szczeliny dylatacyjne.

Wymagania dotyczące części budowlanych

Można stosować wyłącznie elementy konstrukcyjne zatwierdzone przez producenta. Konstrukcja nośna musi być dopasowana do metalowego systemu sufitowego i mieć wystarczającą stabilność wzdłużną i poprzeczną.

Tolerancja płaskości

W przypadku montażu widocznych konstrukcji wsporczych, materiałów warstwy wierzchniej i kątowników krawędziowych dopuszczalne odchylenie od płaskości wynosi +/-2 mm na metr długości, ale nie więcej niż 5 mm na długości 5 metrów, mierzone poziomo w punkcie wieszaka w każdym kierunku. Dopuszczalne ugięcia warstw osłonowych nie są uwzględnione w tolerancjach płaskości i muszą być brane pod uwagę dodatkowo.

Kolejność montażu

Aby zapewnić równomierność podczas montażu, wsporniki krawędziowe należy najpierw przymocować poziomo do elementów ograniczających zgodnie z żądaną wysokością zawieszenia. Połączenia ścienne nie mogą być obciążone. Nie można ich używać jako podpory. Jeśli połączenie ścienne jest otwarte, równość należy zapewnić za pomocą odpowiednich punktów pomiarowych.

Wyrównanie

Równoległe, widoczne konstrukcje wsporcze i szyny nośne muszą być dokładnie wyrównane względem siebie (jeśli to możliwe za pomocą lasera lub sznurka). Szczególną uwagę należy zwrócić na wyrównanie modułów za istniejącymi połączeniami szyn nośnych. Jeśli pomieszczenie jest dłuższe niż 5,00 m,
łączniki szyn nośnych są wciskane we wstępnie wycięte otwory na końcach szyn nośnych i mocowane. Gwarantuje to prawidłowe rozmieszczenie szyn nośnych dla każdego modułu.

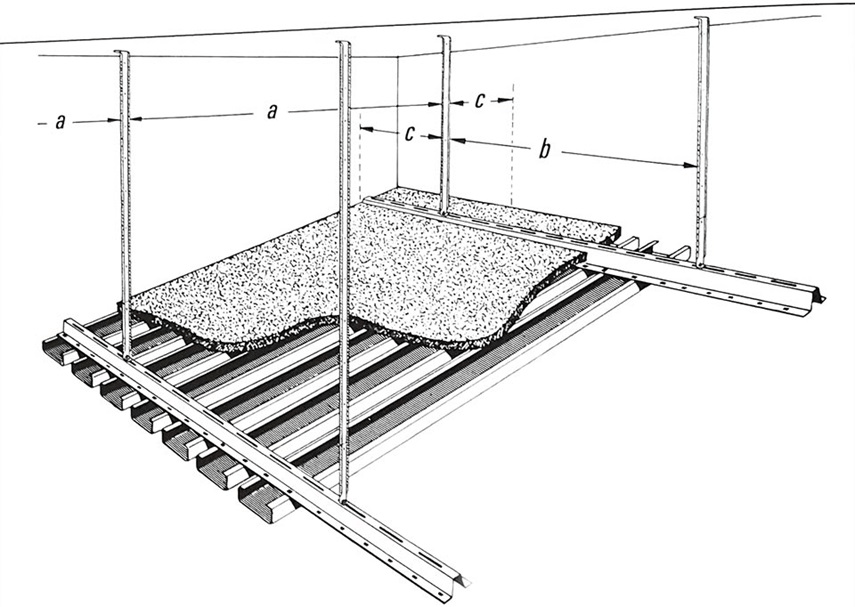

Montaż szyn nośnych

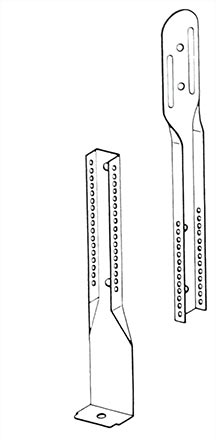

Szyny montażowe mogą być mocowane bezpośrednio do sufitu nośnego za pomocą łączników zatwierdzonych przez władze budowlane. W przypadku sufitów ze stalowych paneli sportowych firmy EURACON  szyny nośne są mocowane na wymaganej wysokości za pomocą wieszaków noniuszowych. Jeśli górna część nonius jest zagięta, należy użyć otworu obok zagięcia. Jeśli nie jest to możliwe, należy użyć podkładki o odpowiednim rozmiarze, aby uniknąć późniejszego osiadania wieszaków. Pierwsza szyna wieszakowa jest mocowana wzdłużnie w odległości maks. 20 cm od ściany.

Maksymalny rozstaw wieszaków wynosi 150 cm na szynie montażowej w pomieszczeniach. Maksymalny rozstaw szyn nośnych wynosi 120 cm w pomieszczeniach. W przypadku wsporników akustycznych lub izolacyjnych odległość między szynami wsporczymi można również zmniejszyć, aby uniknąć przycinania. Ostatnia szyna nośna jest ponownie mocowana na dłuższym boku w odległości maks. 20 cm od ściany. Elementy mocujące (np. lampy i głośniki) muszą być mocowane oddzielnie, ponieważ sufit z panelem sportowym nie jest przystosowany do dodatkowych obciążeń.

Wolność od skręcania

Zawieszenie szyn nośnych musi być wolne od skręcania i przebiegać w jednej płaszczyźnie z jednoczesnym naprężeniem zawieszenia.

Wyrównanie konstrukcji nośnej

Sufity metalowe i ich zazwyczaj duże długości elementów wymagają starannego ułożenia i wyrównania konstrukcji nośnej (szyn nośnych). Jest to szczególnie ważne w przypadku metalowych sufitów sportowych firmy EURACON, ponieważ nie ma potrzeby stosowania stężeń krzyżowych (konstrukcja rusztu nośnego).

Osprzęt, konstrukcje nośne i elementy mocujące

Ogólna odpowiedzialność za uchwyty, nadbudowy i mocowania spoczywa na projektancie budynku, w szczególności za wybór typu / lokalizacji / wyboru i podstawowej zgodności systemu. Integracja uchwytów, konstrukcji nośnych i elementów mocujących musi być przeprowadzona zgodnie z określonymi specyfikacjami producenta sufitu, a także producenta uchwytów i elementów mocujących. Wszelkie prace w tym kontekście są pracami dodatkowymi i muszą być uzgadniane oddzielnie. Podłączenie np. komponentów elektrycznych należy wyjaśnić w każdym indywidualnym przypadku i zgodnie ze specyfikacjami producenta.

Płaskość w obszarze krawędzi

Ze względu na proces produkcyjny może wystąpić odchylenie w płaskości cienkościennych paneli metalowych, gdy są one przycinane na wymiar w fabryce lub na miejscu, gdy są umieszczane na krawędzi; odchylenie to jest
nieuniknione i zgodne ze stanem techniki ze względu na procesy produkcyjne i produkcyjne.

Specjalne wymagania dotyczące płaskości paneli w przypadku podparcia kątownika krawędziowego muszą zostać uwzględnione przez klienta w ofercie.

Montaż paneli

Szyny nośne nie mogą się poruszać podczas montażu paneli. Panele są mocowane do szyny nośnej za pomocą śruby wkręconej w drewnianą listwę.

Klipsy zabezpieczające panele są zatrzaskiwane na szynie nośnej, pomiędzy poszczególnymi panelami, w celu zablokowania i zamocowania paneli.

Połączenia paneli

Połączenia paneli metalowych powinny być wyposażone w czarne łączniki wzdłużne.
Niewielkie wizualne pogorszenie jednolitego wyglądu sufitu w miejscu łączenia paneli jest technicznie nieuniknione.

Waga

Waga wynosi około 9 kg/m² bez elementów mocujących.

Pochłanianie dźwięku

Materiał dźwiękochłonny, jednostronnie powlekany na czarno, może być umieszczony na panelach w celu regulacji dźwięku.

Rozszerzalność cieplna, dodatkowe obciążenia, obszary specjalne

Z reguły panel jest przycinany o jedną szerokość kąta ściany i transportowany. Zapobiega to również powstawaniu naprężeń rozciągających. Aby uniknąć zabrudzeń i obrażeń podczas montażu, zaleca się noszenie rękawic (np. bawełnianych). Jeśli konieczne są cięcia i instalacje, należy je wykonać przed zamknięciem powierzchni.

Zgodnie z zamierzonym przebiegiem paneli metalowych, w każdym punkcie należy zapewnić absolutną prostopadłość paneli metalowych w stosunku do szyny nośnej. Tolerancje długości określone w normie jakości nie uwzględniają odchyleń długości wynikających z rozszerzalności cieplnej. Dodatkowe elementy i obciążenia muszą być podwieszane oddzielnie.

Wszelkie mocowania do systemu sufitowego należy wcześniej uzgodnić z producentem.
W przypadku specjalnych zastosowań, np. w kuchniach, na zewnątrz, w wilgotnych i czystych pomieszczeniach, a także w pomieszczeniach wymagających ochrony przeciwpożarowej, izolacji akustycznej,
odporności na uderzenia piłką, podkonstrukcja oraz jakość paneli i ich montaż muszą być określone oddzielnie.

Higiena

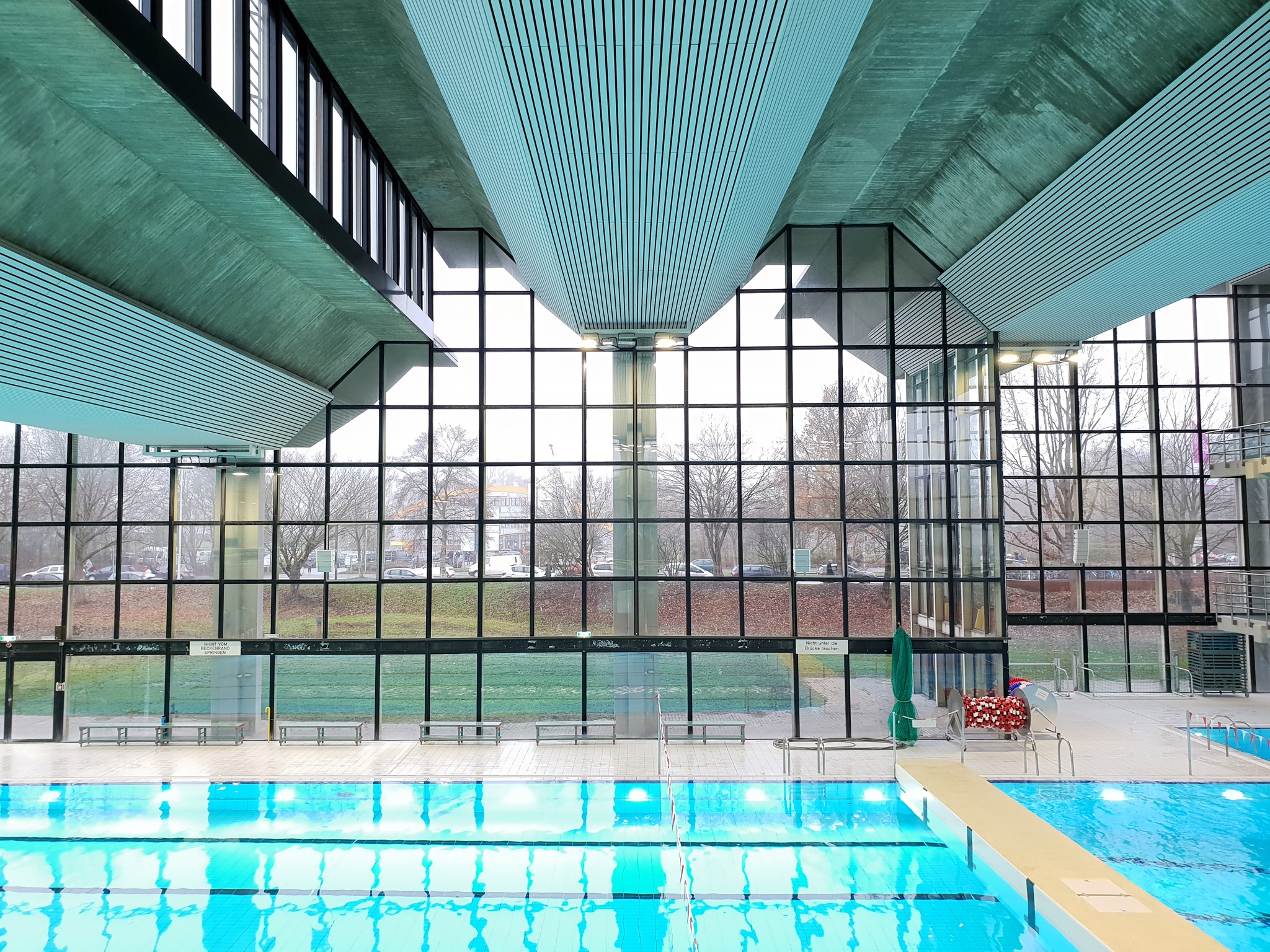

Aby zapobiec powstawaniu pleśni (zwłaszcza w basenach), należy zapewnić wystarczającą wentylację tylną. Jest to obowiązkiem projektanta budynku.  Należy przestrzegać instrukcji producenta.
Należy przestrzegać instrukcji producenta dotyczących transportu oraz prawidłowego układania i przechowywania w suchym miejscu.
Należy przestrzegać instrukcji producenta dotyczących pielęgnacji i konserwacji.

Przykładowy tekst przetargowy na podwieszany, odporny na uderzenia piłki sufit sportowy ORIGINAL DOBNER z blachy ocynkowanej

Poz. 1 – ok. .......... m² oryginalnych paneli sufitowych ORIGINAL DOBNER, zgodnie z normą DIN 18 032, moduł 100, składające się z paneli z cienkiej blachy stalowej ocynkowanej metodą Sendzimira, strona widoczna w kolorze matowej bieli (podobnym do RAL 9010), lakierowane ogniowo w procesie coil coating, o grubości 0,8 mm, z ostrymi krawędziami, szerokości 75 mm, wysokości 23 mm, dostarczyć i zamontować.

Dostawca: EURACON Sp. z o.o.
ul. Jedności Robotniczej 15
Słubice 69-100
Polska
Tel.: +48 95 747 86 37
Email: pl@euracon.eu

Na życzenie dostępne są kolory specjalne zgodne z paletą RAL oraz kolory niestandardowe, a także powierzchnie ocynkowane i wzorzyste, takie jak imitacje drewna, kamienia naturalnego lub inne wzory.

Od surowego stropu zawiesza się stalowe szyny nośne w kształcie kapelusza, ocynkowane, o grubości 1 mm, za pomocą wieszaków Nonius na wysokości ok. .......... cm. Odległość między szynami nośnymi wynosi maks. 1,20 m, a odległość między wieszakami maks. 1,50 m.

Konstrukcja nośna musi być idealnie wyrównana.

Wycięcia w szynach nośnych służą następnie do mocowania paneli. Panele sufitowe są zatrzaskiwane w tych wycięciach. W punktach mocowania między szynami nośnymi a panelami panele są bezpiecznie utrzymywane przez te wycięcia.

Poz. 2 – ok. .......... m² warstwy akustycznej z płyt z wełny mineralnej o grubości .......... mm, strona widoczna z czarną osłoną przeciwpyłową

Poz. 3 – ok. ……… m bieżących. Wykonać połączenia ścienne z aluminiowymi kątownikami brzegowymi, wymiary 24 x 24 mm, grubość materiału 0,6 mm, lakierowane ogniowo w kolorze paneli.

Poz. 4 – ok. .......... sztuk dostarczonych przez klienta opraw oświetleniowych odpornych na uderzenia (oprawy natynkowe), format .......... cm, dopasować i zamontować (podłączenie wykona firma elektryczna).

Rozmieszczenie opraw oświetleniowych patrz projekt sufitu.
